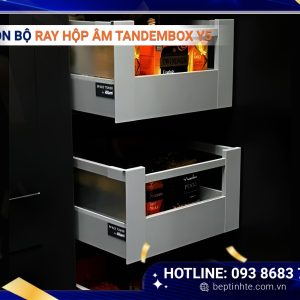

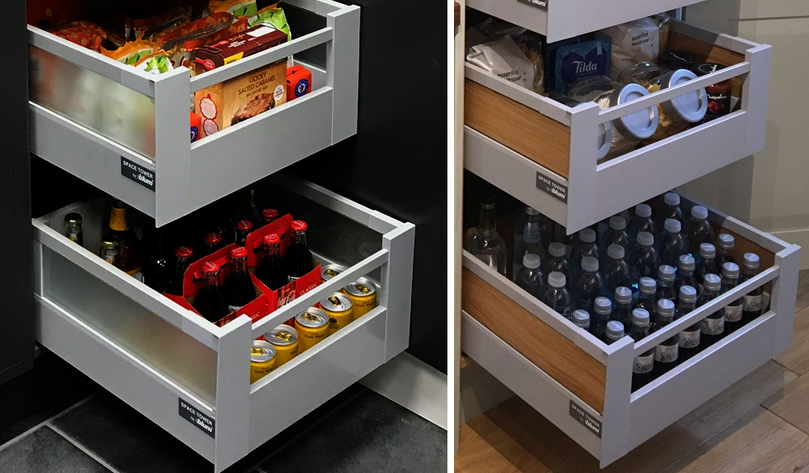

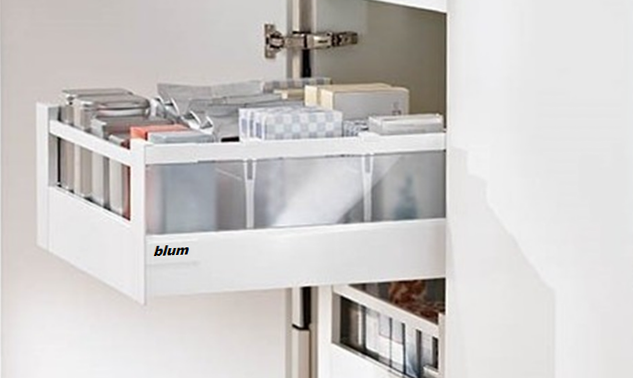

Ray hộp âm Y5 là một trong hai mẫu ray hộp TANDEMBOX Antaro dùng cho ngăn kéo âm có thanh thiết kế (mẫu còn lại là Y4). Thành ngăn kéo Y5 cao hơn Y4 nên thanh thiết kế Y5 cũng cao hơn, nhờ đó dễ tạo điểm nhấn hơn.
Tương tự các sản phẩm ray hộp Tandembox khác, ray hộp Y5 cũng hoạt động theo một trong ba công nghệ giảm chấn Blumotion (có sẵn), giảm chấn nhấn mở tip-on Blumotion hoặc Servo-Drive.
Các phụ kiện phân chia bên trong ngăn kéo Orga-Line kết hợp với ray hộp X5 hoặc Y5 là giống nhau.
| Chi tiết kỹ thuật và đặt hàng |
 |
| Thành phần chi tiết | Số lượng | Đóng gói |
| 1. Ray trượt | 1 cặp trái, phải | Bộ ray trượt |
| 2. Thành hộp | 1 cặp trái, phải | Bộ thành ngăn kéo Y5 |
| 3. Nắp đậy có logo Blum | 2 cái | |
| 4. Khớp nối sau | 1 cặp trái, phải | |
| 5. Khớp nối trước | 1 cặp trái, phải | |
| 6. Thanh nâng cấp | 1 cặp trái, phải | |
| 7. Bas khóa nhựa | 1 cái | |
| 8. Khớp gài thanh thiết kế | 1 bộ | |
| 9. Thanh thiết kế | 1 cặp | Thanh thiết kế |
| 10. Mặt trước ngăn kéo âm | 1 cái | Mặt trước ngăn kéo âm |
| 11. Thanh nâng cấp mặt trước | 1 cái | Thanh nâng cấp mặt trước |
1. Bộ thành ngăn kéo Tandembox Y5:
| Màu sắc | Xám | Trắng |
| Mã đặt hàng | 6692850 | 1966192 |
| Kích thước thành ngăn kéo | cao 205mm (chiều cao D), dài 500mm | |
| Chiều cao lọt lòng hộc tủ | tối thiểu 224mm | |
2. Ray trượt Tandembox:
| Tải trọng | 30kg | 50kg |
| Mã đặt hàng | 1068114 | 9583168 |
| Mã sản phẩm | 578.5001M | 579.5001B |
| Chức năng nhấn mở | Có hỗ trợ | Không hỗ trợ |
| Chiều dài | 500mm, mở toàn phần | |
3. Mặt trước Tandembox âm:
| Màu sắc | Xám | Trắng |
| Mã đặt hàng | 8479020 | 8479022 |
| Mã sản phẩm | Z31L1036A | |
| Chiều dài | 1036mm, có thể cắt ngắn | |
4. Thanh nâng cấp mặt trước Tandembox âm:
| Màu sắc | Xám | Trắng |
| Mã đặt hàng | 8473390 | 8473392 |
| Mã sản phẩm | ZRG.1046Z | |
| Chiều dài | 1046mm, có thể cắt ngắn | |
5. Thành kính X5/Y5:
Chỉ cần cắt các tấm kính, gỗ, kim loại theo kích thước Rộng 467 x Cao 91.5 x Dày 8mm sẽ lắp vào vừa vặn. Ngoài ra, ở thị trường Việt Nam, Blum có sẵn thành kính mờ / trong X5/Y5, tương ứng mã sản phẩm: Z37R467D, mã đặt hàng: 1699007 / 2291585.
Blum không có mã đặt hàng trọn bộ ray hộp âm Tandembox Y5, phải kết hợp 5 mã đặt hàng của 5 thành phần trên. Khi chọn mua trọn bộ Y5 theo màu sắc và tải trọng, tổ hợp mã đặt hàng SKU tương ứng sẽ tự động hiển thị theo thứ tự: “Mã Bộ thành ngăn kéo” + “Mã ray trượt” + “Mã thanh mặt trước” + “Mã thanh nâng cấp mặt trước” + “Mã thành kính”.
Tham chiếu mã đặt hàng Hafele:
| Trọn bộ ray hộp âm Tandembox Y5 | ||
| Tải trọng | Xám | Trắng |
| 30kg | 551.23.211 | 551.23.711 |
| 50kg | 551.23.261 | 551.23.761 |
